2 hochwertige rostfreie Klappscharniere zur werkzeuglosen Schnellmontage und Schnelldemontage. Quick-Release Klappbänder aus Edelstahl HG-OT von Sugatsune / LAMP® (Japan)

Zwei Stück schnell montierbare und demontierbare Möbelbänder aus Edelstahl für Klappen HG-OT

Anwendung:



Diese Klappbänder ermöglichen es, die Klappe sekundenschnell und werkzeuglos vom Korpus bzw. vom Gehäuse zu entfernen.

Diese Eigenschaft ist wichtig, wenn die Klappe in einem Gerät oder im Labormöbel verbaut ist.

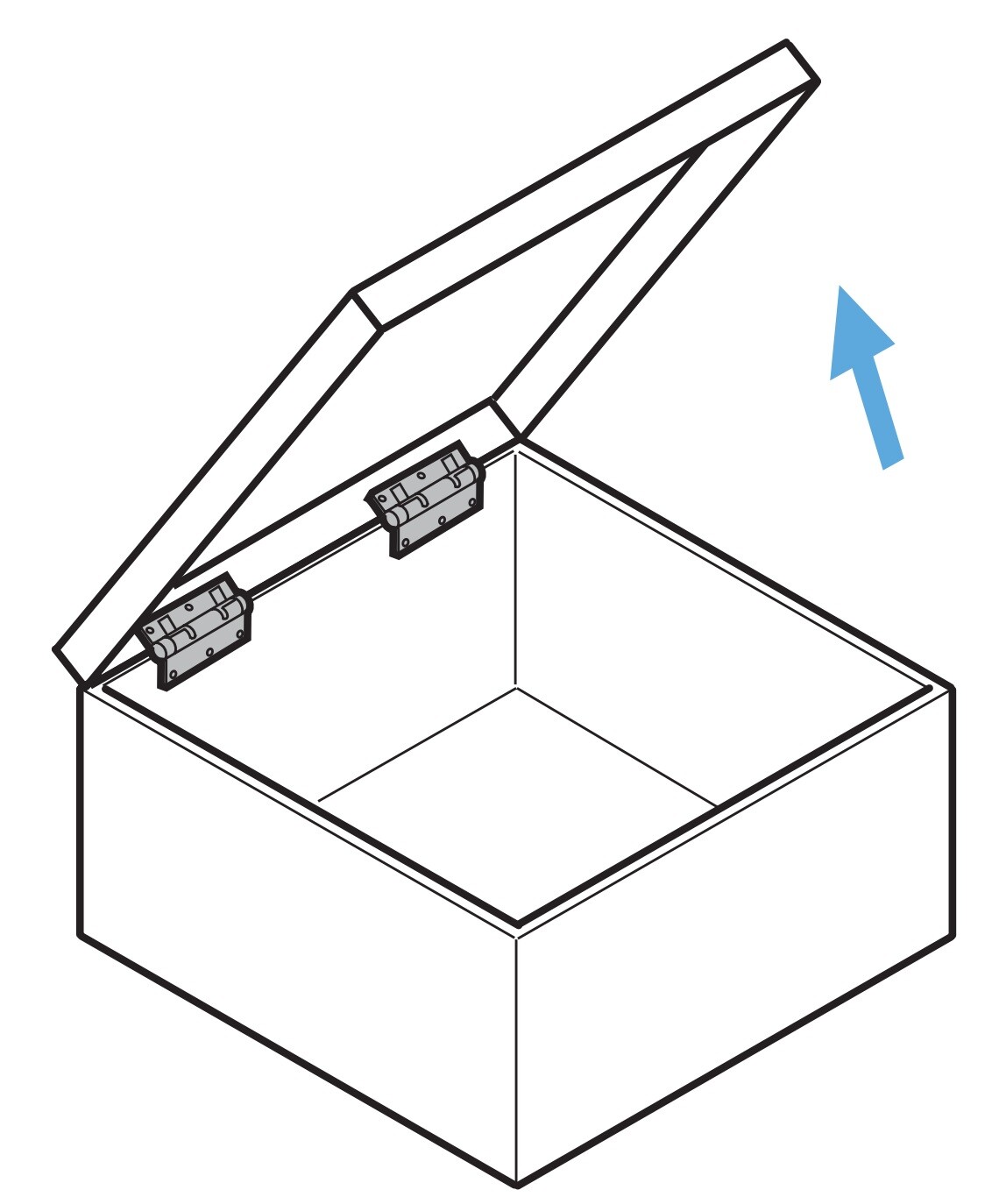

Außerdem lässt sich mithilfe dieser Edelstahl-Bänder eine Klappe bzw. eine Tür realisieren, die sowohl nach links als auch nach rechts öffnen kann.

Die korrosionsbeständige Klappscharniere HG-OT aus rostfreiem Edelstahl V2A sind bestens für feuchte und raue Umgebungen geeignet und können auch auf Schiffen und Booten eingesetzt werden.

Auch für Bad, Sauna, Schwimmhalle, Labor und Medizinbereich geeignet.



Die Schnellmontagebänder können im Möbel für spezielle Anwendungsgebiete oder für Herstellung von medizinischen und anderen Geräten und Produktionsanlagen verwendet werden.

Die Schnellmontage-Klappbänder verfügen über zwei Hebel, die das Scharnier sicher verriegeln.

Die Oberfläche der Hebel ist geritzt, sodass sie beim Umstellen sicher mit der Hand bewegt werden können.

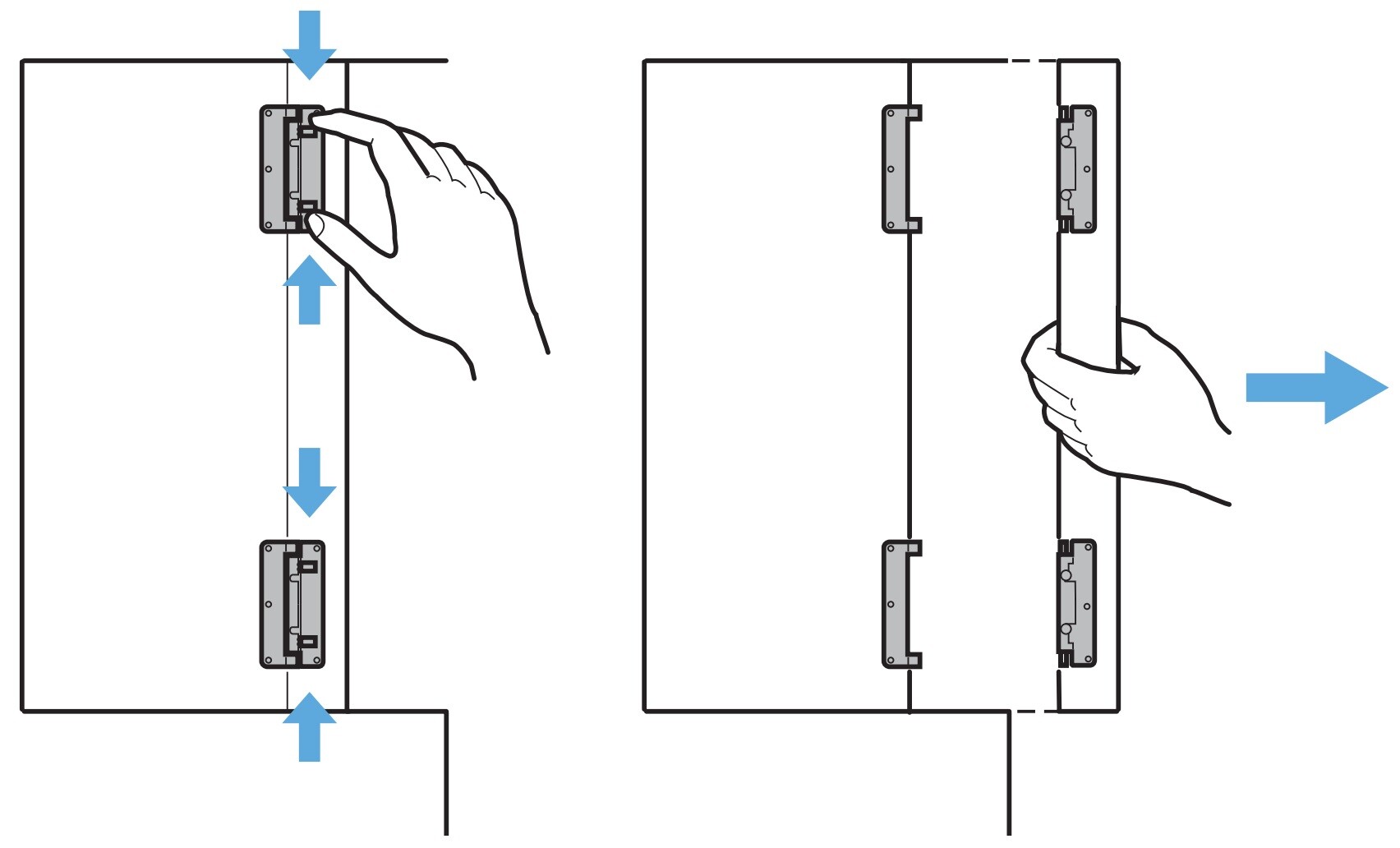

Um das Band zu entriegeln, müssen die beiden Hebel einfach mit der Hand in die mittlere Position verschoben werden.



Die beiden Hebel werden mit einer Feder sicher in ihrer Position gehalten.

Damit die Hebel in der mittleren Position bleiben, können sie seitlich gedreht werden.



Dann werden sie in eine dafür vorgesehene Öffnung hineingeschoben und bleiben in dieser Position durch die Federkraft sicher gespannt. In diesem Zustand kann die Klappe bzw. die Tür schnell und sicher montiert bzw. demontiert werden.

Danach werden die Hebel mit der Hand gedreht und werden durch die Federkraft automatisch in die ursprüngliche verriegelte Position gebracht.

Die Schnellmontagescharniere sind in drei Ausführungen erhältlich (45 mm, 75 mm und 100 mm).

Montage:

Die Montage der Edelstahl-Scharniere erfolgt mit Schrauben.

Die Schnellmontage-Klappscharniere können wie herkömmliche Scharniere im verriegelten Zustand verschraubt werden, oder bei Bedarf auch im getrennten Zustand. Die Tür bzw. die Klappe kann dann im nächsten Schritt verbaut werden.

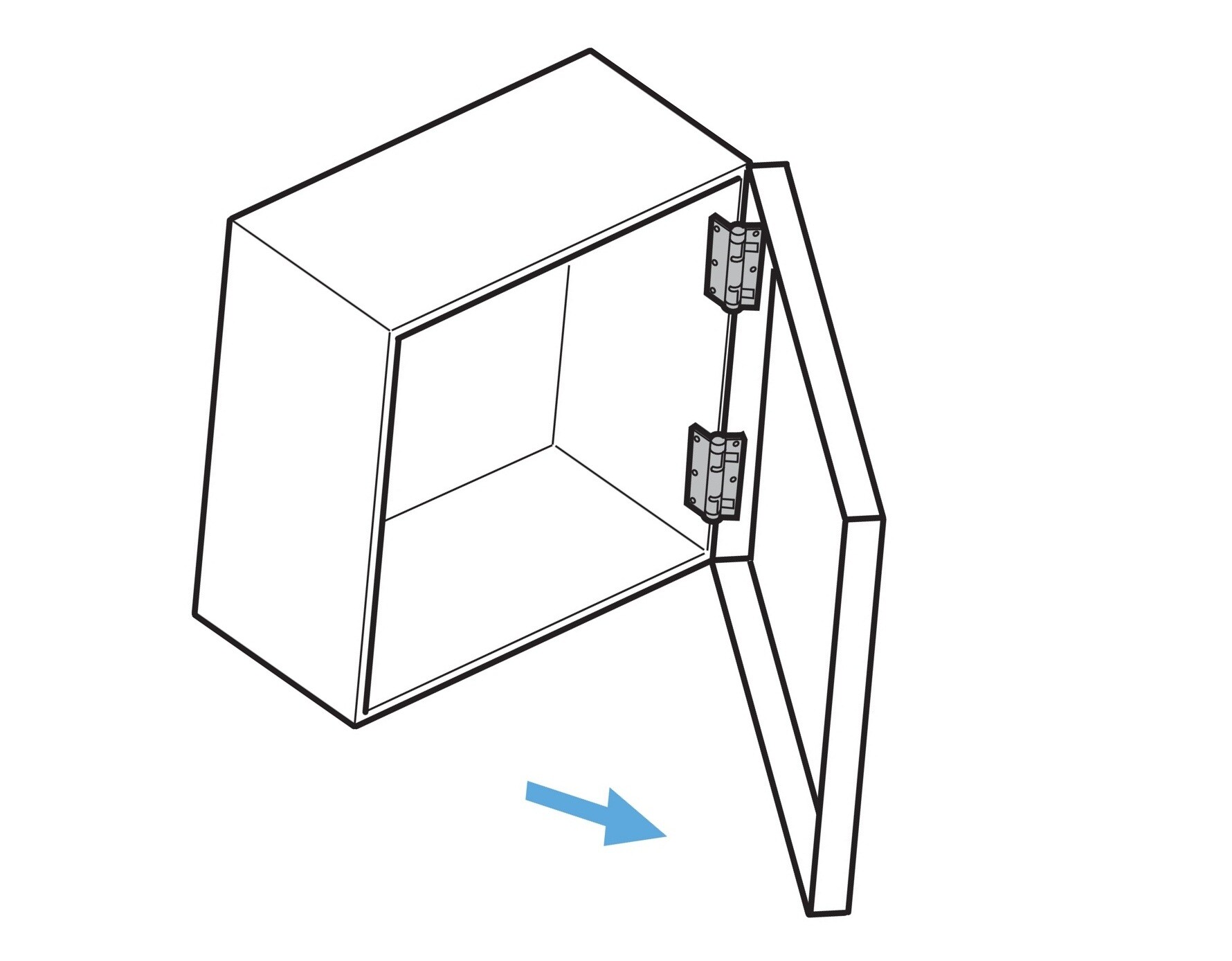

Die Quick-Release Scharniere können sowohl links als auch rechts verwendet werden.

Eigenschaften:

• Tragkraft: 6 kg (für zwei Scharniere)
• Gewicht: 70 g

Im Lieferumfang enthalten:

• Zwei Stück Schnellmontage-Klappscharniere

Material:

• Hergestellt aus hochwertigem Edelstahl SUS304 (AISI304, V2A)


Oberfläche:

• Edelstahl, poliert
• Hebel geritzt für einen sicheren Halt

Abmessungen:

• Länge: 75 mm (auch in den Längen 45 mm und 100 mm erhältlich)
• Höhe: 9,5 mm
• Breite: 50 mm

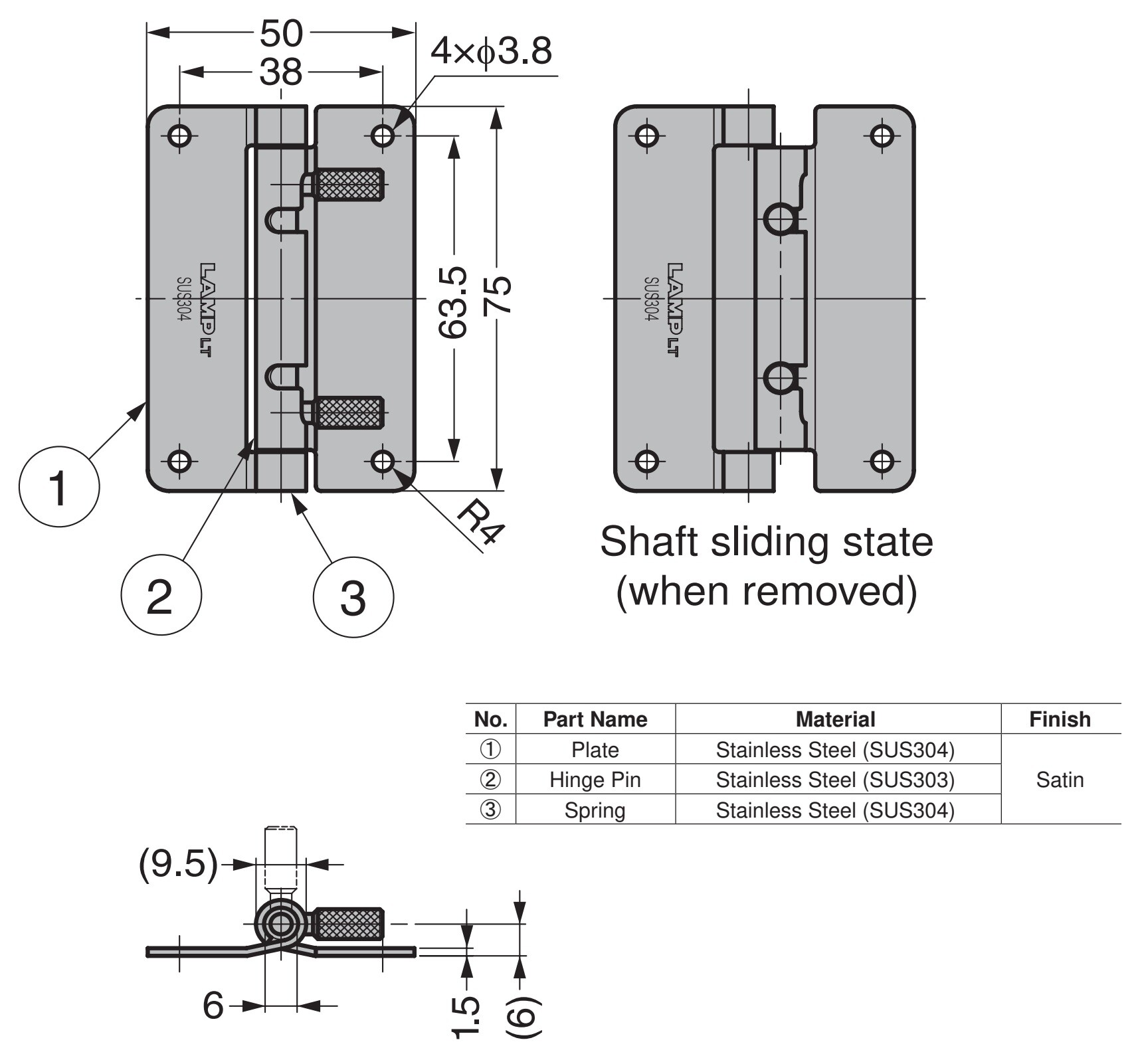

Für Maße s. technische Zeichnung (mm):

Referenznummer des Herstellers:



Länge	Artikelnummer	Artikelbezeichnung
45 mm (rechts)	170-090-944 170-090-946	HG-OTB45R HG-OTB45R
45 mm (links)	170-090-945 170-090-947	HG-OTA45L HG-OTB45L
75 mm	170-090-942 170-090-943	HG-OTA75 HG-OTB75
100 mm	170-090-940 170-090-941	HG-OTA100 HG-OTB100



Hersteller: SUGATSUNE / LAMP® (Japan)
