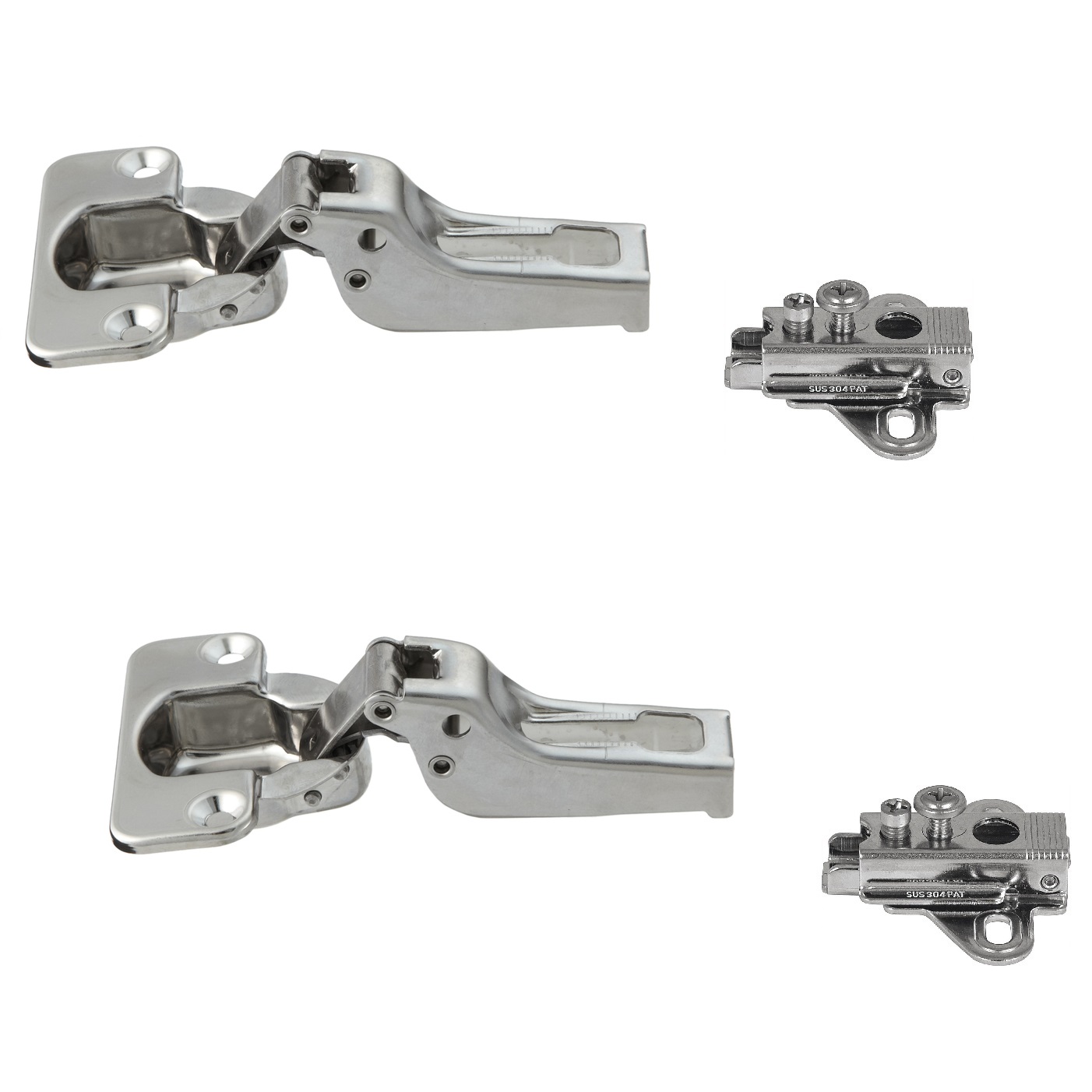

2 hochwertige Edelstahl-Topfbänder rostfrei, inkl. Edelstahl-Montageplatten von SUGATSUNE / Lamp (Japan)
Halb aufliegend, einliegend (Auflage: 9 mm)
Diese hoch-qualitative nicht rostende Topfscharniere aus Edelstahl sind speziell für Räume und Umgebungen mit erhöhtem Feuchtigkeitsgehalt. Die rostfreien Möbelscharniere sind u. A. für die folgenden Anwendungen perfekt geeignet:
- Badezimmer, Schwimmbad
- Boot
- Wohnmobil, Caravan
- Hotel
- Lebensmittel-Industrie
- Labor- oder Medizineinrichtungen
Merkmale:
- Korrosionsbeständig
- Material Möbelband: Edelstahl V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Material Montageplatte: Edelstahl V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Auflage: 5 – 9 mm

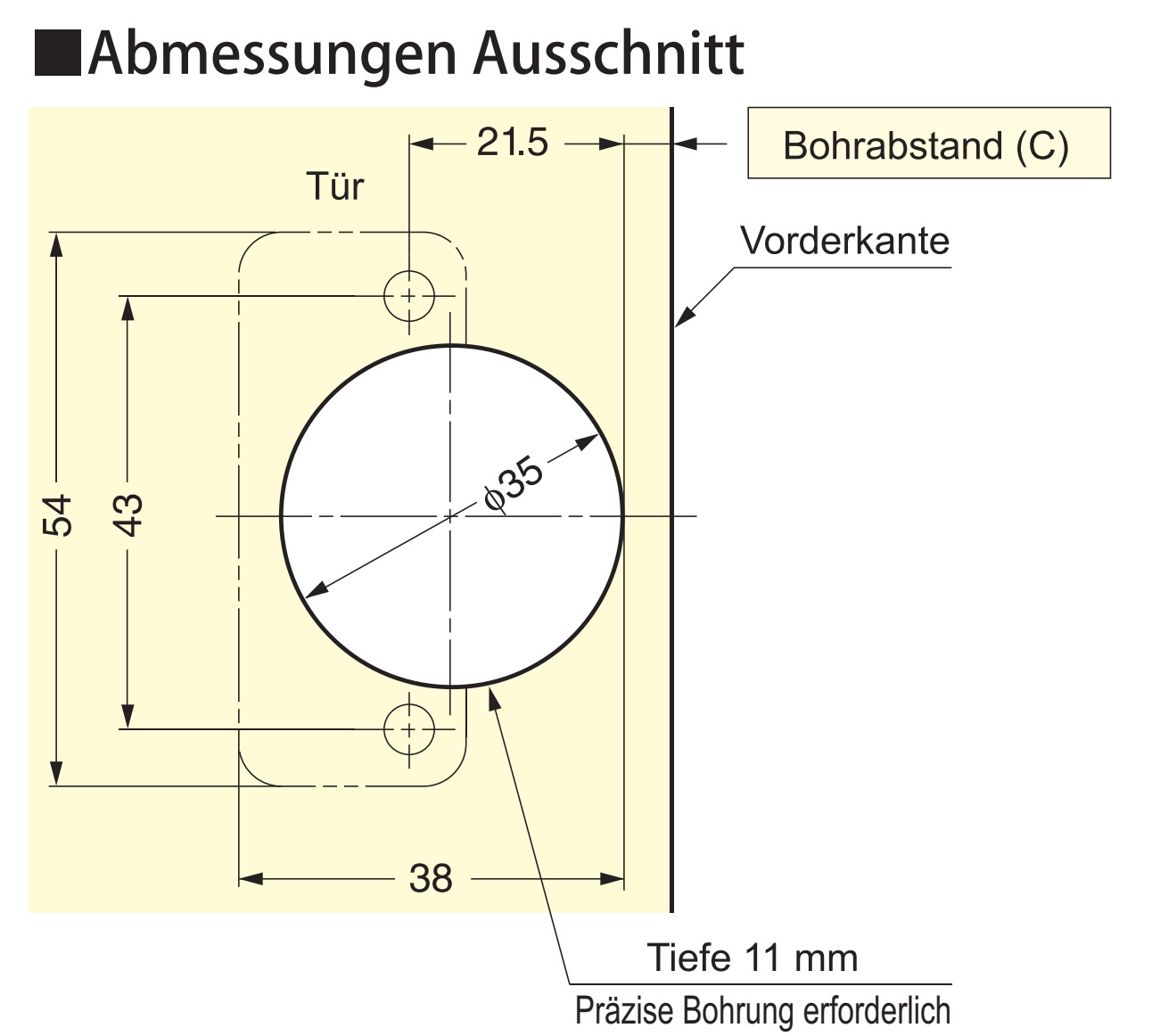

- Möbelscharnier-Topfgröße (Topfdurchmesser): 35 mm
- Tiefe der Topf-Bohrung: 11 mm
- Schraubmontage
Beim Einbau ist eine Mindestfuge von 0,2 mm ist erforderlich.

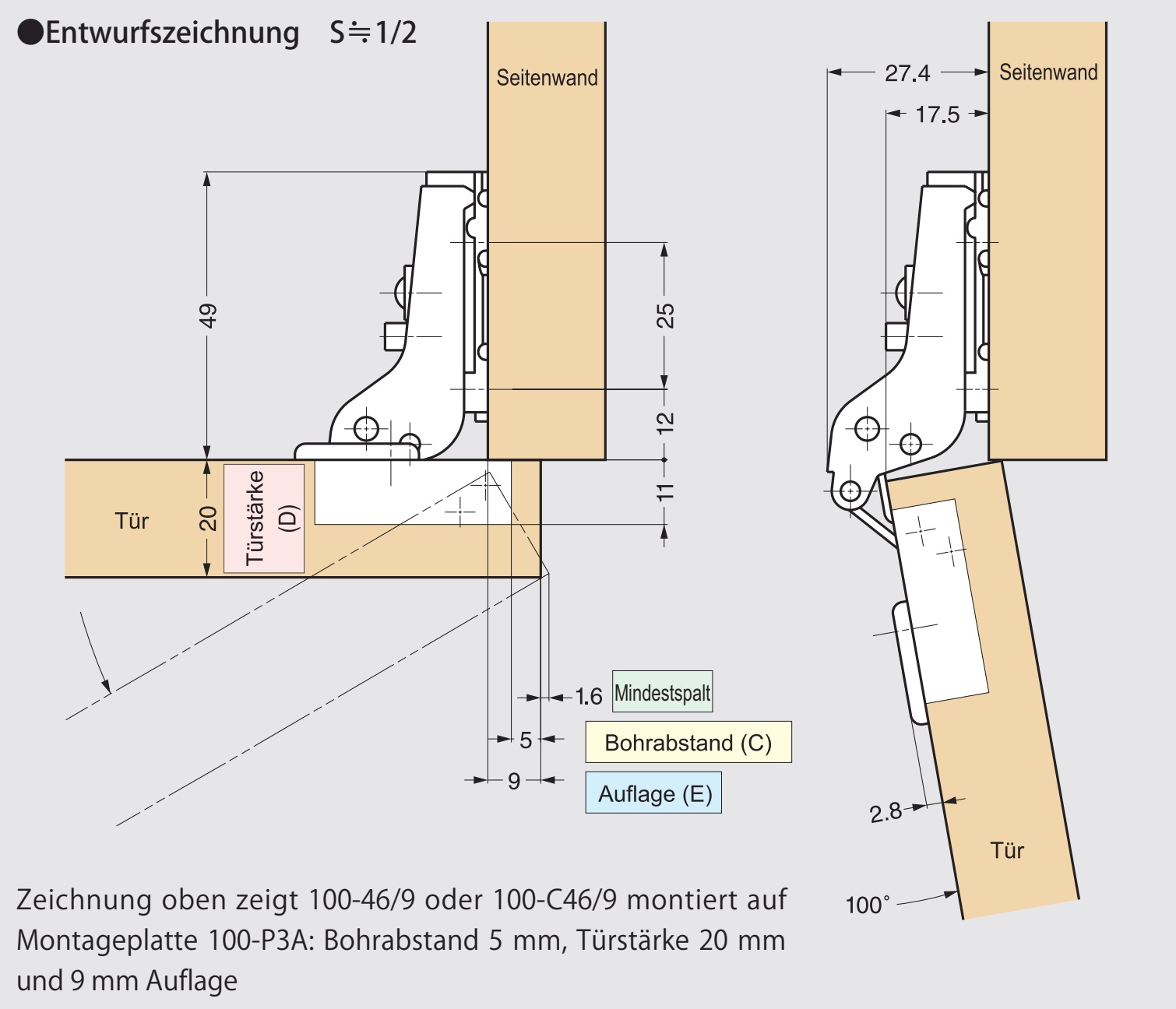

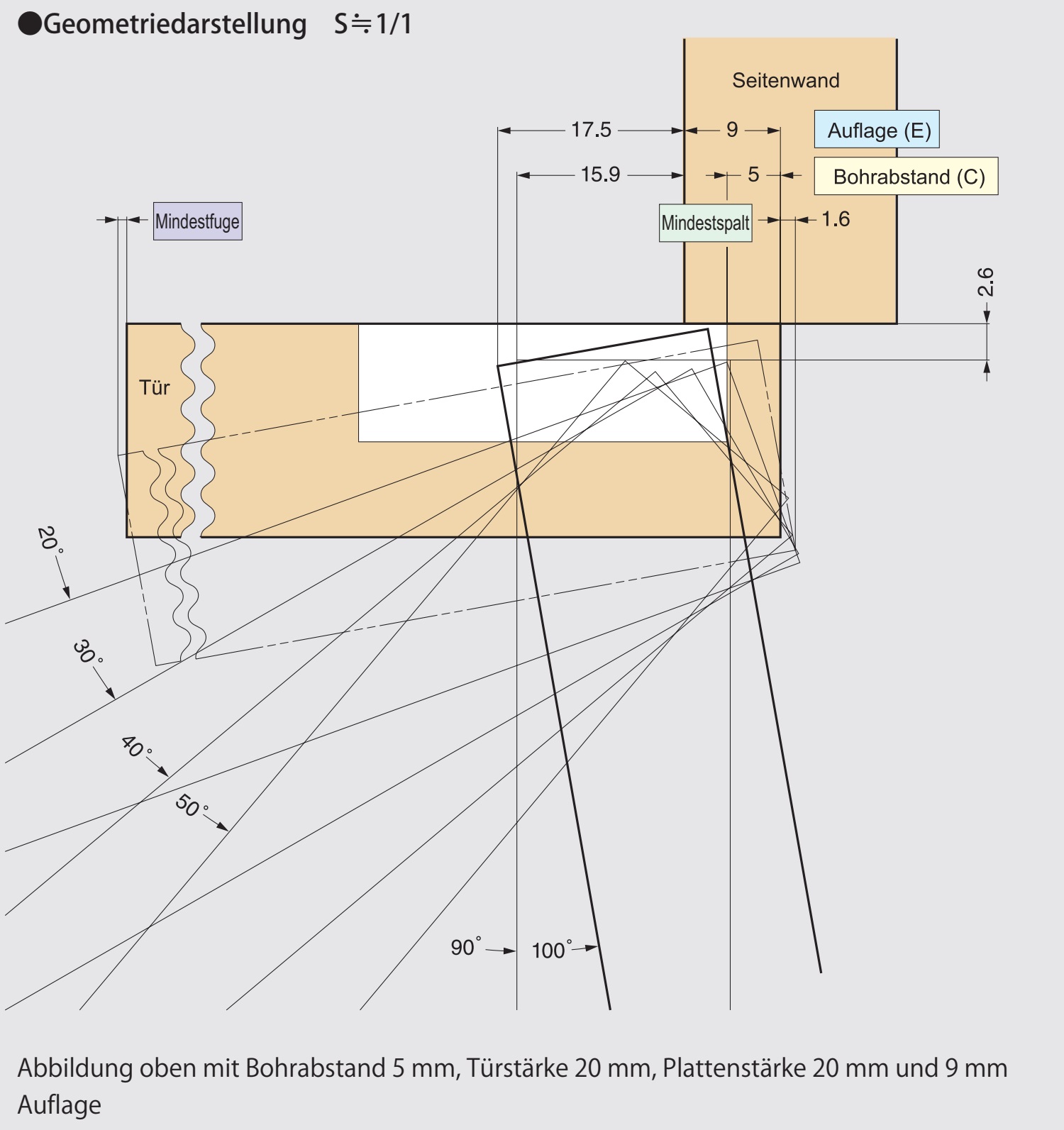

Mindestspalt ist erforderlich. Mindestspalt verändert sich je nach Türstärke und Bohrabstand (C). Zur Gestaltung von Schränken siehe nachfolgende Tabellen und Zeichnungen.
Auflagentabelle:
| Auflage (E) | 9 mm | 8 mm | 7 mm |
|---|---|---|---|
| Bohrabstand (C) | 5 mm | 4 mm | 3 mm |
Mindestspalt-Tabelle:
| Türstärke (D) | Bohrabstand (C) | ||
|---|---|---|---|
| 5 mm | 4 mm | 3 mm | |
| 15 | 0,5 | 0,5 | 0,4 |
| 16 | 0,6 | 0,6 | 0,6 |
| 17 | 0,9 | 0,8 | 0,8 |
| 18 | 1,1 | 1,1 | 1,0 |
| 19 | 1,4 | 1,3 | 1,3 |
| 20 | 1,7 | 1,6 | 1,6 |
| 21 | 2,1 | 2,0 | 1,9 |
| 22 | 2,5 | 2,4 | 2,3 |
Referenznummer des Herstellers:
| Teil | Artikelbezeichnung | Artikelnummer |
|---|---|---|
| Topfband ohne Zuhaltung, halb aufliegend |
100-46/9SUS304B | 160-073-883 |
| Topfband mit Zuhaltung, halb aufliegend | 100-C46/9SUS304B | 160-073-884 |

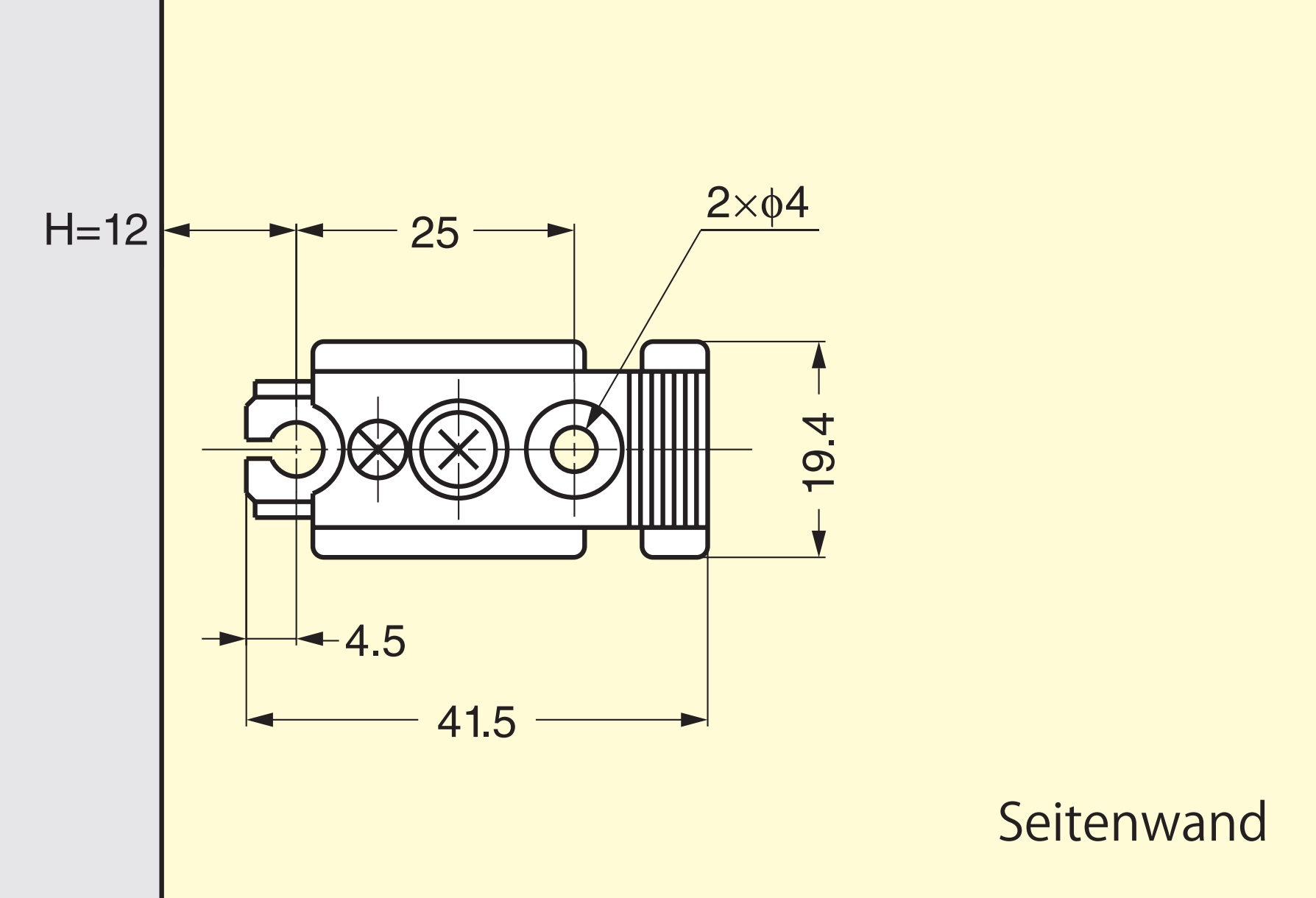

| Gerade Montageplatte | 100-P3A-SUS304B | 160-074-155 |

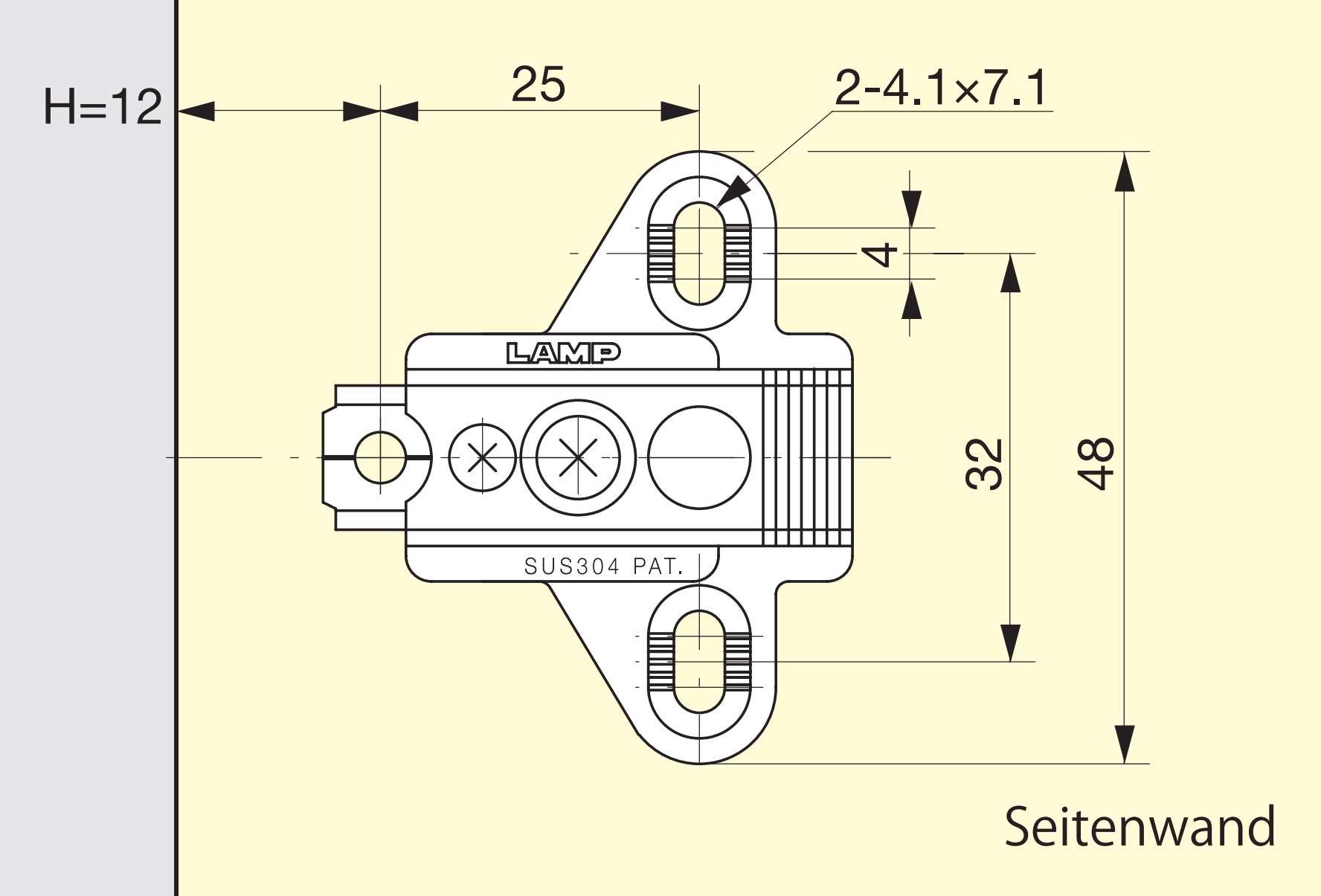

| Kreuzförmige Montageplatte | 100-P4A-32-SUS304B | 160-079-044 |
Hersteller: Sugatsune / LAMP® (Japan)
| Ausführung | Mit Zuhaltung (mit Feder/ nicht für Push-to-Open), Ohne Zuhaltung (ohne Feder/ für Push-to-Open) |
|---|---|
| Montageplatte |
