Montagewinkel, 50 mm (2″), NF-50. Montageklammer für Blechmontage, Sugatsune / LAMP Klapphaken NF-60, Sugatsune / LAMP Klapphaken NF-R64, Sugatsune / LAMP Klapphaken NF-K64, von Sugatsune / LAMP® (Japan)

Montagewinkel, aus robustem Stahl, Oberfläche: Zinkchromat, NF-50, Größe: 50 mm (2″)

Anwendung:

Montageklammer für Blechmontage, Sugatsune / LAMP Klapphaken NF-60, Sugatsune / LAMP Klapphaken NF-R64, Sugatsune / LAMP Klapphaken NF-K64.

Der Montagewinkel NF-50 kann für Montage im Metallblech mit der Dicke von mindestens 0,8 mm verwendet werden.



Die maximale Metallstärke der Wand kann bis zu 1,6 mm betragen.

Die hochqualitativen Montagewinkel NF-50 haben ein einfaches und praktisches Design und passen unter anderem ideal für:

• Blechmöbel
• Metallschränke
• Metallgehäuse
• Blechmontage

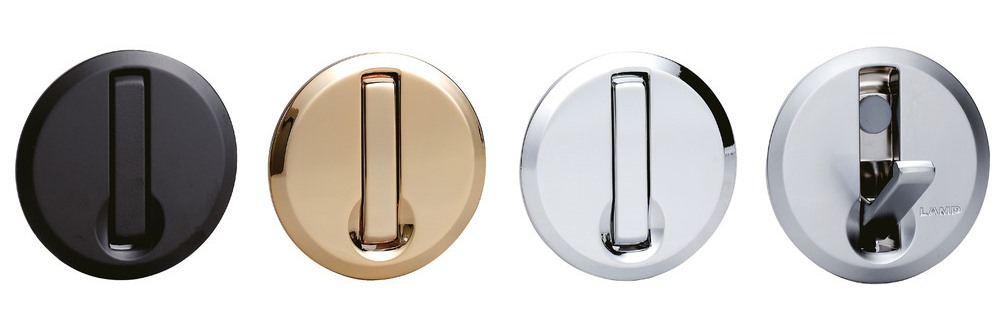

• Sugatsune / LAMP Klapphaken NF-60
• Sugatsune / LAMP Klapphaken NF-R64
• Sugatsune / LAMP Klapphaken NF-K64

Material:

• Die Montagewinkel NF-50 werden aus robustem Stahl hergestellt

Oberfläche:

• Zinkchromat

Montage:

• Die Befestigung erfolgt mithilfe der im Lieferumfang enthaltenen Schrauben (M4 Flachkopfschraube)
• Die Befestigungsschrauben sind aus rostfreiem Edelstahl
• Der Montagewinkel NF-50 hat eine Befestigungsbohrung mit dem Durchmesser 4,4 mm (11/64″) für Montage im Metallblech
• Der Klapphaken muss zum Verschrauben von der Vorderseite in den Ausschnitt im Blech eingefügt werden

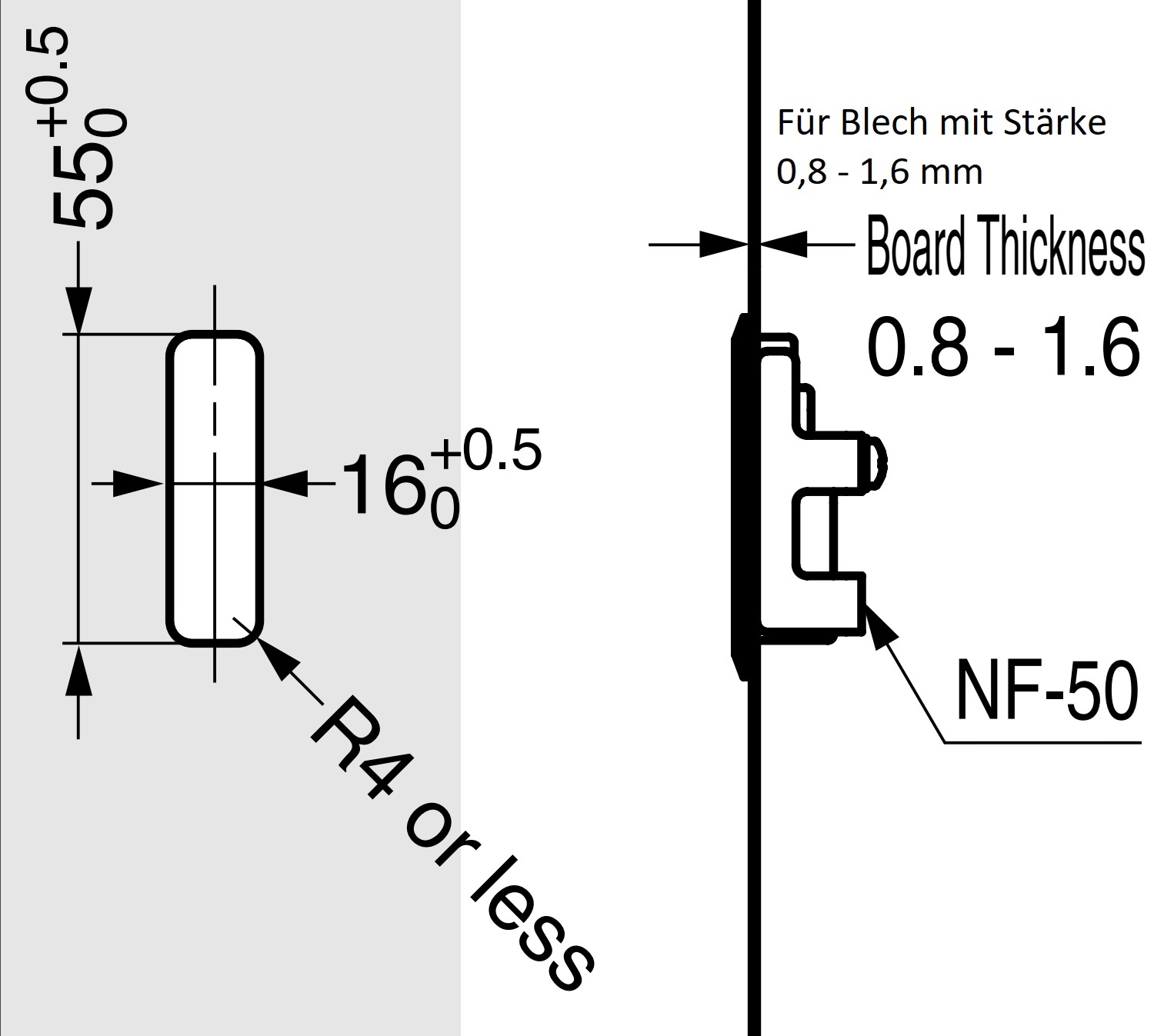

• Danach wird der Montagewinkel auf der Rückseite auf den Klapphaken montiert und verschraubt (für weitere Details s. Montagezeichnung)



Eigenschaften:

• Gewicht: 22 g
• Größe: 50 mm (2″)
• hohe Tragkraft
• stabil
• Zinkchromat
• Stahl
• robust
• hohe Markenqualität von Sugatsune / LAMP®

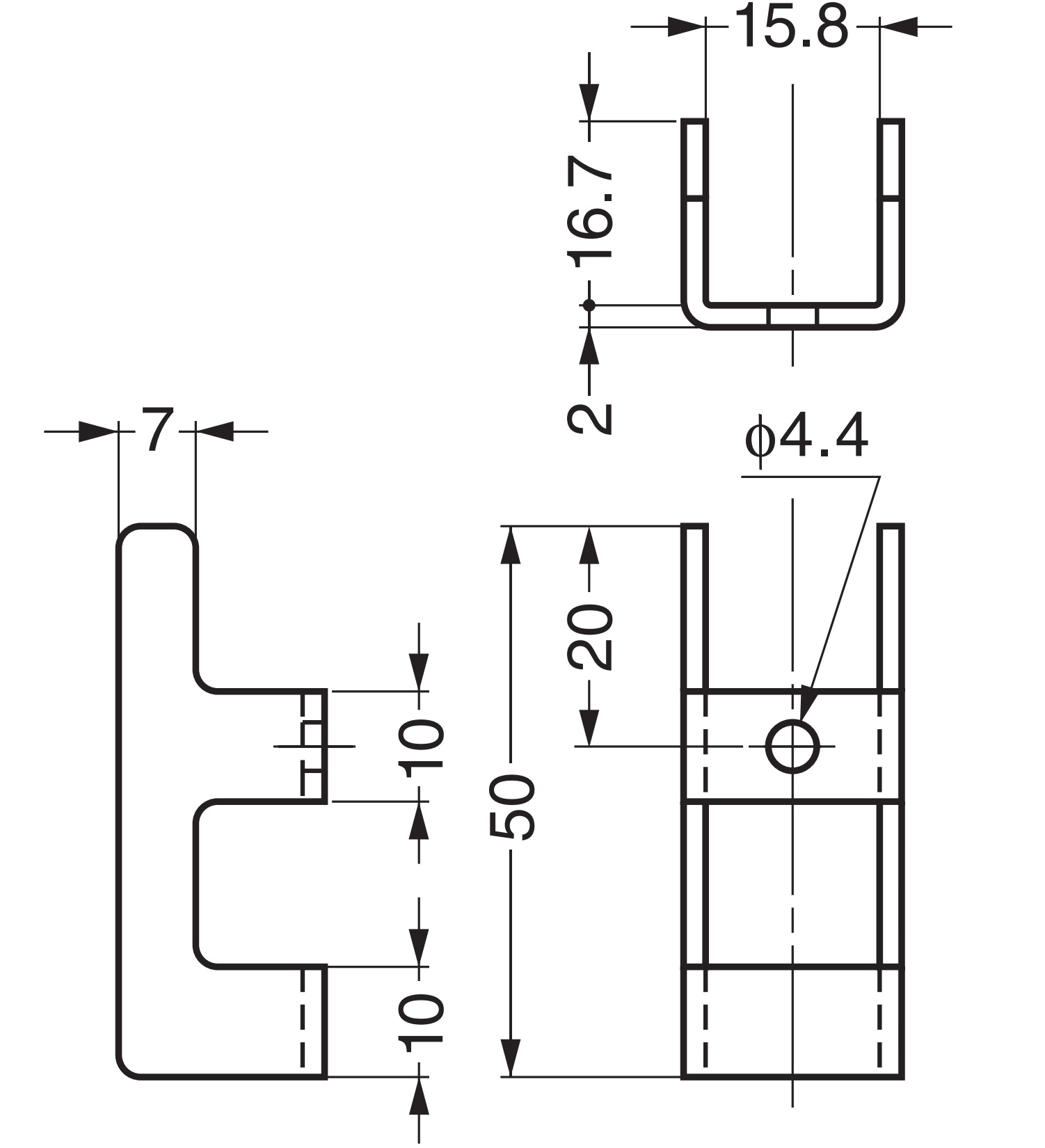

Für weitere Maße und Details s. technische Zeichnung.

Die Abmessungen:

• Länge des Montagewinkels: 50 mm (1-31/32″)
• Breite: 19,8 mm (25/32″)
• Tiefe: 18,7 mm (47/64″)
• Materialstärke: 2 mm (5/64″)



Im Lieferumfang enthalten:

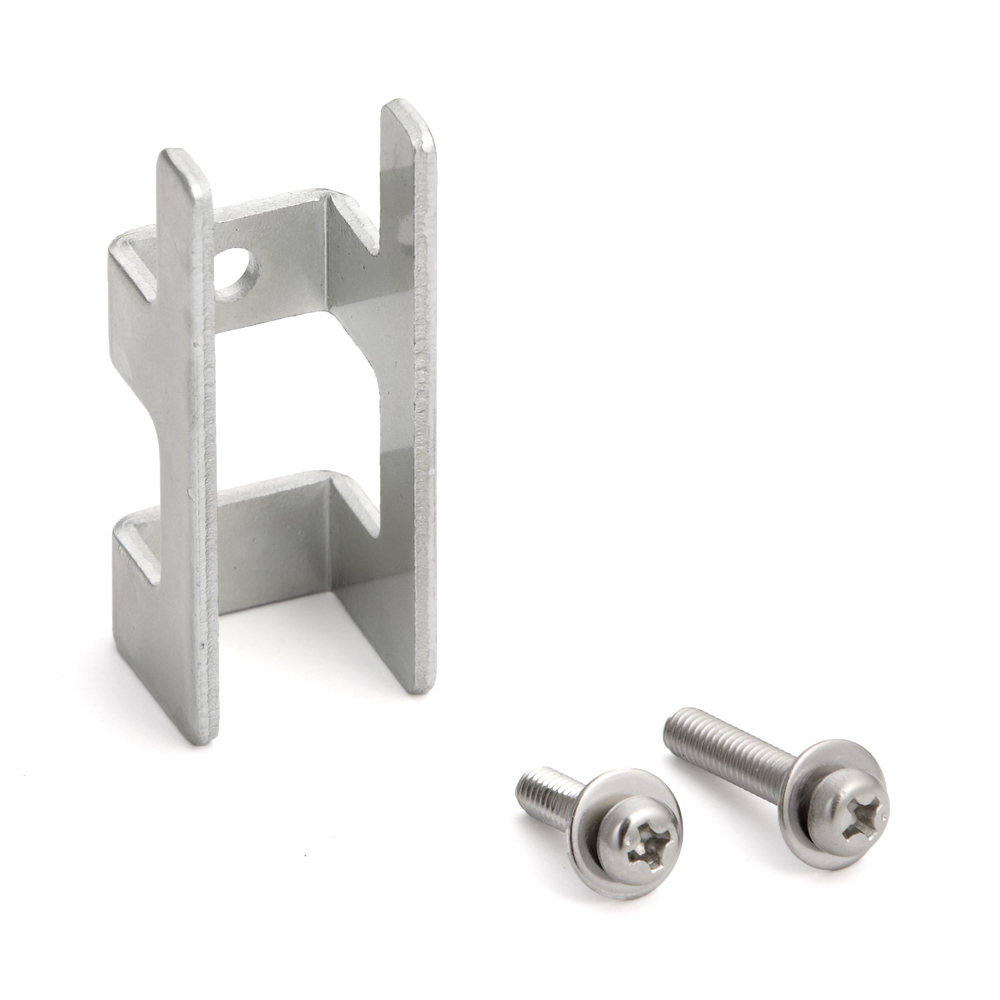

• 1 Stück Montagewinkel NF-50 aus robustem Stahl, Zinkchromat
• 1 Stück M4 x 20 mm Flachkopfschraube aus Edelstahl für Montage von NF-60
• 1 Stück M4 × 14 mm Flachkopfschraube aus Edelstahl für Montage von NF-R64 und NF-K64

Referenznummer des Herstellers:

• Artikel Kennnummer: 110-020-021
• Artikelnummer: NF-50
• EAN Nummer: 4510932013093

Hersteller: Sugatsune / LAMP® (Japan)
